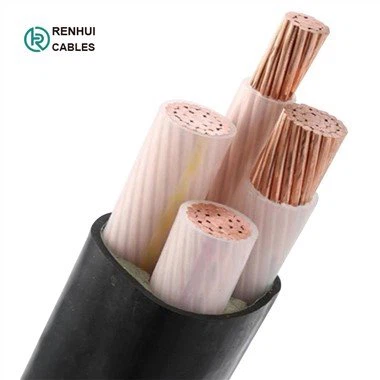

IEC 60502 Nízkonapäťové káble

Dirigent:

žíhaná meď alebo obyčajný hliník alebo zliatina hliníka

Izolácia:

Materiál XLPE / PVC

Brnenie:

Hliníkové/pozinkované oceľové/oceľové drôty aplikované špirálovito cez vnútorný kryt podľa IEC 60502-1 alebo dvojité hliníkové/oceľové pásky a medený/pocínovaný medený drôt môžu byť vyrobené na požiadanie.

Plášť:

PVC zmes

Farba plášťa:

čierna

Kód farby (1)

1 jadro

Červená alebo Čierna

2 jadrá

Červená čierna

3 jadrá

Červená, žltá, modrá

4 jadrá

Červená, žltá, modrá, čierna

5 jadier

Červená, žltá, modrá, čierna, zelená

Viac ako 5 jadier

Čierne jadrá s bielymi číslicami

Kód farby (2)

1 jadro

Hnedá alebo Modrá

2 jadrá

Hnedá alebo Modrá

3 jadrá

Hnedá, čierna, šedá

4 jadrá

Modrá, hnedá, čierna, šedá

5 jadier

Zelená/žltá, modrá, hnedá, čierna, šedá

Viac ako 5 jadier

Čierne jadrá s bielymi číslicami

počas inštalácie:

-5 stupeň až +50 stupeň

pevne nainštalované:

-30 stupeň až +70 stupeň

pri skrate max. 5 s:

až 160 stupňov

Menovité napätie:

Uο/U=0,6/1 kV

Testovacie napätie:

4 kV

Max. prevádzkové napätie v trojfázových systémoch:

1,2 kV

Maximálna pevnosť v ťahu:

50 N/mm²

Správanie v ohni:

IEC 60332-1

Minimálny vnútorný polomer ohybu:

jedno jadro:

15D

viacjadrový:

12D

mm^²

Mm

Mm

Mm

Mm

1x1.5

1.4

0.7

1.4

5.6

1x2.5

1.8

0.7

1.4

6.0

1x4

2.3

0.7

1.4

6.5

1x6

2.8

0.7

1.4

7.0

1x10

3.6

0.7

1.4

7.8

1x16

4.5

0.7

1.4

8.7

1x25

5.6

0.9

1.4

10.2

1x35

6.7

0.9

1.4

11.3

1x50

8.0

1

1.4

12.8

1x70

9.4

1.1

1.4

14.4

1x95

11.0

1.1

1.5

16.1

1x120

12.4

1.2

1.5

17.8

1x150

13.8

1.4

1.6

19.8

1x185

15.3

1.6

1.6

21.8

1x240

17.5

1.7

1.7

24.4

1x300

19.5

1.8

1.8

26.7

1x400

22.6

2

1.9

30.5

1x500

25.2

2.2

2.0

33.7

1x630

28.3

2.4

2.2

37.4

1x800

31.9

2.6

2.3

41.7

1x1000

35.7

2.8

2.4

46.2

mm^²

Mm

Mm

Mm

Mm

2x1.5

1.4

0.7

1.8

9.2

2x2.5

1.8

0.7

1.8

10.0

2x4

2.3

0.7

1.8

11.0

2x6

2.8

0.7

1.8

12.0

2x10

3.6

0.7

1.8

13.6

2x16

4.5

0.7

1.8

15.4

2x25

5.6

0.9

1.8

18.4

2x35

6.7

0.9

1.8

20.6

2x50

8.0

1

1.8

23.6

2x70

9.4

1.1

1.8

26.8

2x95

11.0

1.1

1.9

30.2

2x120

12.4

1.2

2.0

33.7

2x150

13.8

1.4

2.2

37.5

2x185

15.3

1.6

2.3

41.6

2x240

17.5

1.7

2.5

46.7

2x300

19.5

1.8

2.6

51.4

2x400

22.6

2

2.9

58.9

Mm^²

Mm

Mm

Mm

Mm

3x1.5

1.4

0.7

1.8

9.6

3x2.5

1.8

0.7

1.8

10.5

3x4

2.3

0.7

1.8

11.6

3x6

2.8

0.7

1.8

12.6

3x10

3.6

0.7

1.8

14.4

3x16

4.5

0.7

1.8

16.3

3x25

5.6

0.9

1.8

19.5

3x35

6.7

0.9

1.8

21.9

3x50

8.0

1

1.8

25.1

3x70

9.4

1.1

1.9

28.7

3x95

11.0

1.1

2.0

32.4

3x120

12.4

1.2

2.1

36.1

3x150

13.8

1.4

2.3

40.3

3x185

15.3

1.6

2.4

44.6

3x240

17.5

1.7

2.6

50.2

3x300

19.5

1.8

2.7

55.2

3x400

22.6

2

3.0

63.3

Mm^²

Mm

Mm

Mm

Mm

4x1.5

1.4

0.7

1.8

10.4

4x2.5

1.8

0.7

1.8

11.3

4x4

2.3

0.7

1.8

12.5

4x6

2.8

0.7

1.8

13.7

4x10

3.6

0.7

1.8

15.7

4x16

4.5

0.7

1.8

17.8

4x25

5.6

0.9

1.8

21.5

4x35

6.7

0.9

1.8

24.1

4x50

8.0

1

1.8

27.8

4x70

9.4

1.1

2.0

32.0

4x95

11.0

1.1

2.1

36.1

4x120

12.4

1.2

2.3

40.2

4x150

13.8

1.4

2.4

44.9

4x185

15.3

1.6

2.6

49.8

4x240

17.5

1.7

2.8

56.0

4x300

19.5

1.8

3.0

61.7

4x400

22.6

2

3.2

70.7

Mm^²

Mm

Mm

Mm

Mm

5x1.5

1.4

0.7

1.8

11.2

7x1.5

1.4

0.7

1.8

12.0

10x1.5

1.4

0.7

1.8

14.8

12x1.5

1.4

0.7

1.8

15.2

14x1.5

1.4

0.7

1.8

16.0

19x1.5

1.4

0.7

1.8

17.6

21x1.5

1.4

0.7

1.8

18.4

24x1.5

1.4

0.7

1.8

20.4

30x1.5

1.4

0.7

1.8

21.6

40x1.5

1.4

0.7

1.8

26.0

48x1.5

1.4

0.7

1.8

26.4

61x1.5

1.4

0.7

1.9

29.0

5x2.5

1.8

0.7

1.8

12.2

7x2.5

1.8

0.7

1.8

13.2

10x2.5

1.8

0.7

1.8

16.4

12x2.5

1.8

0.7

1.8

16.9

14x2.5

1.8

0.7

1.8

17.7

19x2.5

1.8

0.7

1.8

19.6

21x2.5

1.8

0.7

1.8

20.6

24x2.5

1.8

0.7

1.8

22.8

30x2.5

1.8

0.7

1.8

24.1

40x2.5

1.8

0.7

1.9

29.4

48x2.5

1.8

0.7

1.9

29.9

61x2.5

1.8

0.7

2.0

32.8
