1. Aplikácia:
Vysokonapäťové napájacie PVC káble pre energetické siete, podzemné a káblové kanály.
2.Charakteristika
| Menovité napätie Uo/U (Um): 8,7/15 (17,5) kV Opravené teplotné hodnotenie:0 stupeň až plus 90 stupňov Minimálny polomer ohybu: Jedno jadro - pevné:15 x celkový priemer |
|

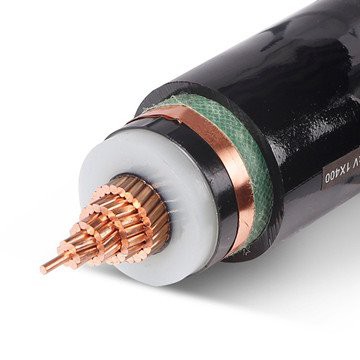

3.Stavebníctvo
Dirigent: Medený lankový vodič triedy 2 Obrazovka vodiča:Polovodivý XLPE (skrížený polyetylén) Izolácia:XLPE (skrížený polyetylén) Izolačná clona: Polovodivý XLPE (skrížený polyetylén) Kovová obrazovka:Individuálne alebo kolektívne celkové medené páskové sito Filler: PET (polyetyléntereftalátové) vlákna Oddeľovač:Viazacia páska Obliečky:PVC (polyvinylchlorid) Brnenie Jedno jadro: AWA (hliníkový pancierový drôt)Viacjadrový: SWA (Oceľový drôt Armoured) Puzdro:PVC (polyvinylchlorid) Farba plášťa: červená čierna |
|
4.Produktový štandard
BS 6622, IEC/EN 60228
Spomaľovač horenia podľa IEC/EN 60332-1-2
5.Typ a názov
Typ | Označenie | Aplikácie |
YJV | Medený vodič, XLPE izolovaný, napájací kábel s PVC plášťom | Na pokládku v interiéri, v tuneli alebo káblovom výkope, ktorý nie je schopný znášať vonkajšie mechanické sily. Jednožilový kábel nie je povolený klásť v magnetickom kanáli. |
YJLV | Hliníkový vodič, XLPE izolovaný, napájací kábel s PVC plášťom | |
YJY | Medený vodič, izolovaný XLPE, napájací kábel s PE plášťom | |
YJLY | Hliníkový vodič, izolovaný XLPE, napájací kábel s PE plášťom | |
YJV22 | Medený vodič, izolovaný XLPE, pancierovaný oceľovou páskou, napájací kábel s PVC plášťom | Na pokládku v interiéri, v tuneli v káblovej žľabe alebo priamo v zemi, ktorá je schopná znášať vonkajšie mechanické sily. Jednožilový kábel nie je dovolené ukladať do magnetického kanála. |
YJLV22 | Hliníkový vodič, izolovaný XLPE, pancierovaný oceľovou páskou, napájací kábel s PVC plášťom | |
YJV32 | Medený vodič, izolovaný XLPE, pancierovaný oceľovým drôtom, napájací kábel s PVC plášťom | Na kladenie v interiéri, v tunelovom káblovom výkope, studni alebo priamo v zemi, schopné niesť vonkajšie mechanické sily a určitú ťažnú silu. |
YJLV32 | Hliníkový vodič, izolovaný XLPE, pancierovaný oceľovým drôtom, napájací kábel s PVC plášťom |
6.Technický parameter
Počet žíl a menovitý prierez | Hrúbka izolácie | Hrúbka oceľovej pásky | Hrúbka | Približne. | Približne. hmotnosť | Max. DC odpor vodiča (20ºC) | Prúdová únosnosť | ||
(mm²) | (mm) | (mm) | (mm) | (mm) | (kg/km) | (Ω/km) | Vo vzduchu | In Ground | |
YJV22 (N2XSEBY) - 8.7/15 kV | |||||||||
3X25 | 4.5 | 0.5 | 2.5 | 49.6 | 3297 | 0.727 | 125 | 135 | |
3X35 | 4.5 | 0.5 | 2.6 | 52.0 | 3743 | 0.524 | 150 | 165 | |
3X50 | 4.5 | 0.5 | 2.7 | 55.2 | 4338 | 0.387 | 180 | 190 | |
3X70 | 4.5 | 0.5 | 2.8 | 59.1 | 5211 | 0.268 | 220 | 240 | |
3X95 | 4.5 | 0.5 | 2.9 | 62.9 | 6243 | 0.193 | 265 | 285 | |
3X120 | 4.5 | 0.5 | 3.0 | 66.4 | 7209 | 0.153 | 310 | 320 | |
3X150 | 4.5 | 0.5 | 3.1 | 69.8 | 8221 | 0.124 | 350 | 365 | |
3X185 | 4.5 | 0.5 | 3.3 | 74.1 | 9634 | 0.0991 | 400 | 410 | |
3X240 | 4.5 | 0.5 | 3.4 | 79.2 | 11629 | 0.0754 | 465 | 480 | |
3X300 | 4.5 | 0.8 | 3.6 | 85.8 | 14591 | 0.0601 | 535 | 540 | |
3X400 | 4.5 | 0.8 | 3.9 | 93.1 | 17645 | 0.0470 | 615 | 610 | |
7.BalíkMateriál :
Drevený bubon, Oceľový drevený bubon (fumigácia)
Dĺžka kábla v každom bubne: 500 m/1 000 m alebo podľa skutočných požiadaviek na dĺžku kábla.
