Vodotesný gumený kábel
1. Aplikácia, Vodotesný gumový kábel
Tento produkt je vhodný na pripojenie rôznych zariadení s ponorným motorom s menovitým napätím nepresahujúcim 450/750 V a odolá veľkej mechanickej vonkajšej sile.
 |
 |
 |

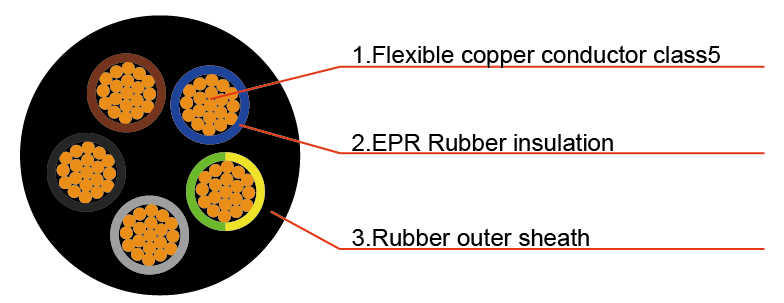

2. Výkres kábla, vodotesný gumový kábel
 |
 |
 |
 |
 |
 |
3.Konštrukcia, vodotesný gumový kábel
- Vodič: flexibilný medený vodič triedy 5
- Izolácia: Izolácia z etylén-propylénovej gumy
-Plnička: plniace lano (podľa výrobných požiadaviek)
- Baliaca páska
- Vonkajší plášť: Gumový plášť
4. Špecifikácia, Vodotesný gumový kábel
1 jadro: 1.{2}}~400 mm2
2 jadrá: 1.{2}}~95 mm2
3~5 jadier:1.{3}}~150 mm2
3+1 Jadrá: 2,5 ~ 150 mm2
3+2 Jadrá: 2,5 ~ 150 mm2
4+1 Jadrá: 2,5 ~ 150 mm2
5.Identifikácia jadra, vodotesný gumený kábel
1 jadro: šedá (čierna)
2 jadrá: hnedá, modrá
3 jadrá: hnedá, modrá, žltá/zelená
4 jadrá, 3+1 jadrá: hnedá, modrá, šedá, žltá/zelená
5 jadier, 3+2Jadrá, 4+1 Jadrá: hnedá, modrá, čierna, sivá, žltá/zelená
6.Technické údaje, Vodotesný gumový kábel
Menovité napätie (U0/U):450/750V
Maximálne napätie (Um): 1,1U
Max. Prevádzková teplota vodiča 导:+60 stupeň
Teplota pracovného prostredia:-20 stupeň ~+45 stupeň
Teplota kladenia káblov : Vyššia alebo rovná 0 stupňom
Min. Priemer ohybu: 6D
Skúšobné napätie: 2,5KV/5min
7.Datový list, Vodotesný gumový kábel
|
Špecifikácia (mm2) |
Priemer vodiča (mm) |
Hrúbka izolácie (mm) |
Hrúbka vonkajšieho plášťa (mm) |
Približne. Priemer (mm) |
Približne Hmotnosť (kg/km) |
|
1x1 |
1.2 |
0.8 |
1.3 |
5.2~6.5 |
50 |
|
1x1.5 |
1.5 |
0.8 |
1.4 |
5.7~7.1 |
65 |
|
1x2.5 |
2.0 |
0.9 |
1.4 |
6.3~7.9 |
83 |
|
1x4 |
2.5 |
1.0 |
1.5 |
7.2~9.0 |
112 |
|
1x6 |
3.2 |
1.0 |
1.6 |
7.9~9.8 |
145 |
|
1x10 |
4.3 |
1.2 |
1.8 |
9.5~11.9 |
223 |
|
1x16 |
5.3 |
1.2 |
1.9 |
10.8~13.4 |
304 |
|
1x25 |
7.0 |
1.4 |
2.0 |
12.7~15.8 |
446 |
|
1x35 |
8.0 |
1.4 |
2.2 |
14.3~17.9 |
564 |
|
1x50 |
9.6 |
1.6 |
2.4 |
16.5~20.6 |
773 |
|
1x70 |
11.5 |
1.6 |
2.6 |
18.6~23.3 |
1032 |
|
1x95 |
13.3 |
1.8 |
2.8 |
20.8~26.0 |
1358 |
|
1x120 |
15.0 |
1.8 |
3.0 |
22.8~28.6 |
1623 |
|
1x150 |
16.8 |
2.0 |
3.2 |
25.2~31.4 |
2013 |
|
1x185 |
19.0 |
2.2 |
3.4 |
27.6~34.4 |
2481 |
|
1x240 |
22.0 |
2.4 |
3.5 |
30.6~38.3 |
3166 |
|
1x300 |
24.0 |
2.6 |
3.6 |
33.5~41.9 |
3783 |
|
1x400 |
28.0 |
2.8 |
3.8 |
37.4~46.8 |
4939 |
8. Výrobný postup
9. Certifikáty:
 |
 |
10. Balenie:
- Oceľový drevený bubon (fumigácia)
Dĺžka kábla v každom bubne: 1000m/2000m alebo podľa skutočných požiadaviek na dĺžku kábla.
- Veľkosť bubna:
Podľa dĺžky kábla a veľkosti nádoby
Aby sme vám mohli poskytnúť presnú cenu, povedzte nám prosím, aké množstvo dĺžky kábla potrebujete. Väčšie množstvo, viac zľavových výhod pripravených pre vás!
- Prepravný prístav:
Qingdao alebo iné porty podľa vašich požiadaviek.
- Námorná doprava:
K dispozícii sú všetky ponuky FOB/C&F/CIF.
 |
 |
 |
